멀티미터로 측정한 전압은 직렬인가요, 아니면 병렬인가요?
멀티미터는 AC이든 DC이든 병렬 전압과 직렬 전류를 측정합니다. 멀티미터의 내부 저항은 무한대에 가깝기 때문에 멀티미터를 전압 범위와 직렬로 연결하면 실제로 회로에 전류가 없거나 전류가 특히 작아서 데이터를 측정할 수 없습니다. 전류 범위의 경우 내부 저항은 0에 가깝기 때문에 회로에 직렬로 연결해도 다음 전기 제품의 작동에 영향을 미치지 않습니다.
다만, 본과의 경우와 같이 회로상에서 전류기어를 병렬로 연결하도록 선택한 경우, 전압기어를 전류기어로 교체하여 220V 전원의 양단에 병렬로 연결하면, 매우 위험하며 직접 단락되어 멀티미터나 라인이 소손될 수 있습니다.
전압 범위는 상대적으로 측정하기에 안전하며 회로에 직렬로 연결하더라도 전류 범위가 잘못된 상황만큼 해롭지는 않습니다. 원래는 멀티미터로 일부 데이터를 측정하려고 하므로 측정하기 전에 어떻게 측정할지 먼저 생각해야 합니다.
직렬 연결이든 병렬 연결이든 먼저 멀티미터로 AC 전압을 측정하는 원리를 이해해야 합니다. 멀티미터 미터는 DC 전압만 측정할 수 있습니다. 즉, DC 전압만 측정할 수 있는데 왜 AC 전압을 측정할 수 있습니까? 멀티미터 내부에는 정류회로가 있고, 다이오드의 일측 전도도를 이용해 AC 신호를 DC 신호로 바꿔 AC 전압을 측정할 수 있기 때문이다. 즉, 멀티미터 AC 기어는 가정용 220V 전압을 측정하기 위한 병렬 회로입니다.
AC 전압 측정 원리: 멀티미터로 AC 전압을 측정할 때 멀티미터 내부에 반파 정류 회로가 있기 때문에 AC 전압을 측정할 때 DC 전압으로 정류된 다음 2개의 미터를 통과하고 최종적으로 AC 전압이 됩니다. 는 DC의 크기에 따라 측정되며 멀티미터에 표시되는 AC 전압은 AC의 순간 값이 아니라 일정 기간 내의 평균 값, 즉 유효 값입니다. 실제로 멀티미터는 그렇게 간단할 뿐만 아니라 연산 증폭기를 통해 신호를 증폭하고 샘플링과 아날로그-디지털 변환을 거쳐 최종 결과가 화면에 표시됩니다.

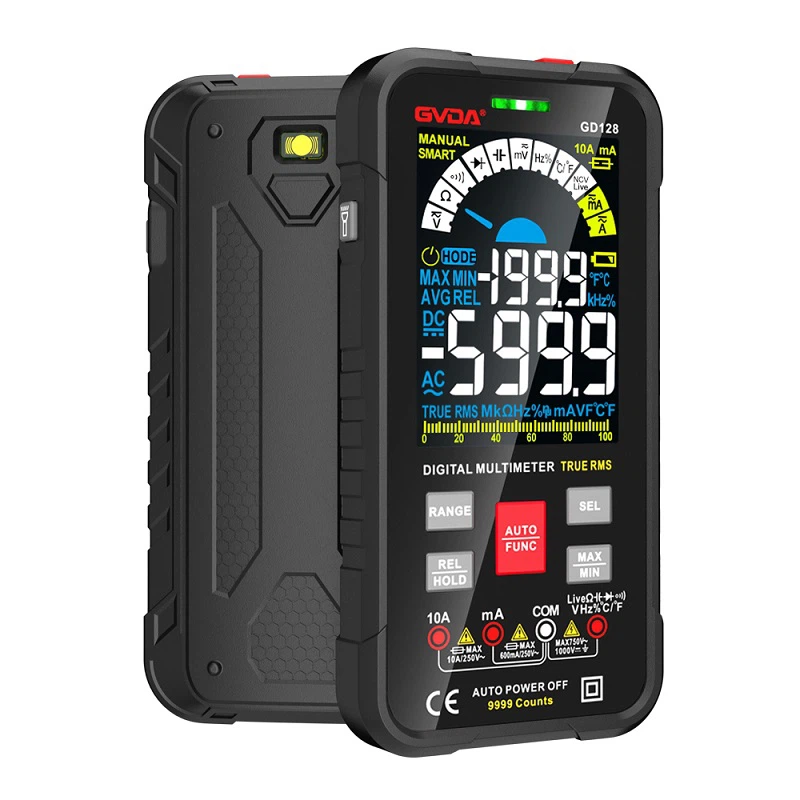

220V의 가정용 전압을 측정하는 경우 아래 Fluke 디지털 멀티미터에서 설명하는 AC 기어 범위만 선택하면 됩니다. 검정색과 빨간색 프로브를 해당 위치에 삽입하고 상용전원의 제로 활선에 직접 연결하므로 어느 것이 활선이고 어느 것이 영선인지 구분할 필요가 없으며 전압을 직접 판독할 수 있습니다.
