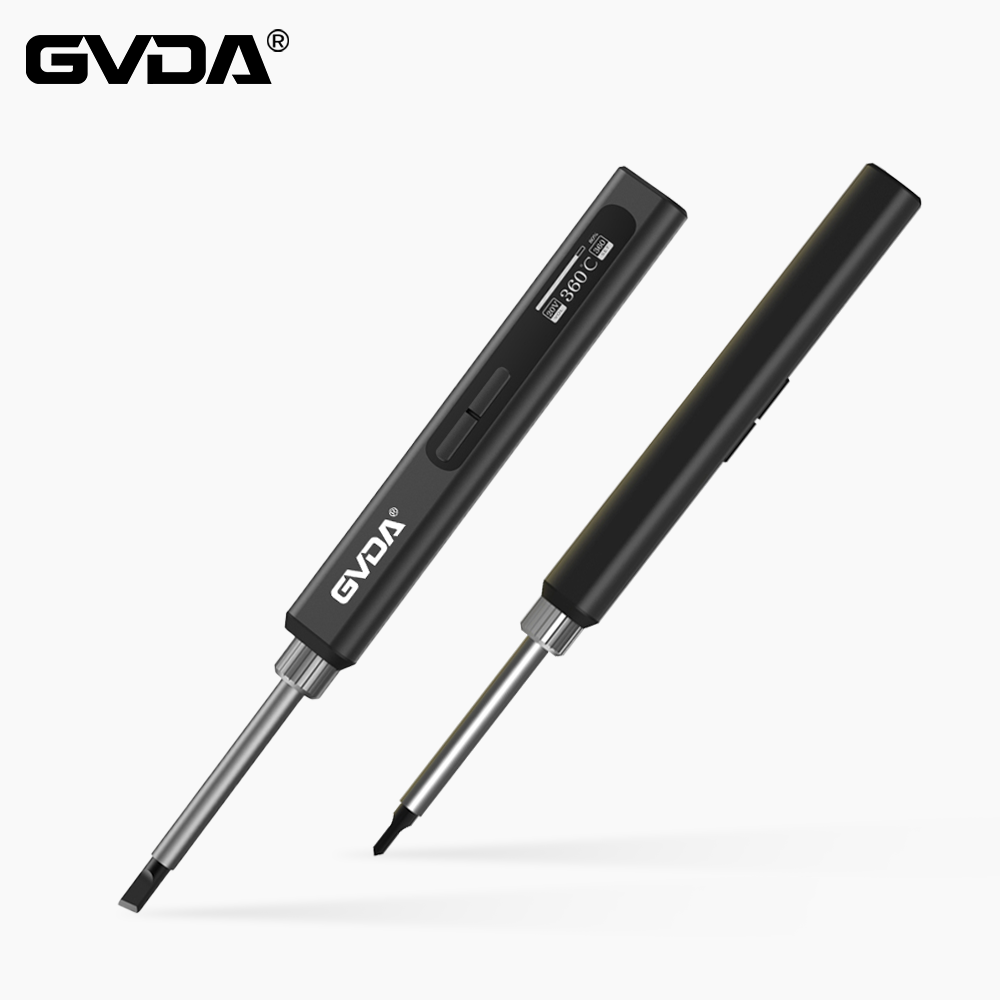

전기 납땜 인두의 구조, 종류 및 원리
전기 납땜 인두는 전자 생산 및 전기 유지 보수에 필수적인 도구입니다. 주요 목적은 구성 요소와 와이어를 용접하는 것입니다. 기계적 구조에 따라 내부 열식 전기 납땜 인두와 외부 열식 전기 납땜 인두로 나눌 수 있습니다. 주석형 납땜인두는 용도에 따라 고출력 납땜인두와 저출력 납땜인두로 구분된다.
전기 납땜 인두의 구조 소개
외부 가열 전기 납땜 인두는 납땜 인두 팁, 납땜 인두 코어, 쉘, 나무 손잡이, 전원 리드, 플러그 및 기타 부품으로 구성됩니다. 납땜인두 헤드가 납땜인두심 내부에 장착되어 있기 때문에 외부가열식 전기납땜인두라고 합니다. 납땜 인두 코어는 전기 납땜 인두의 핵심 구성 요소입니다. 속이 빈 도자기 관에 열선을 병렬로 감아 형성합니다. 가운데 마이카 시트는 절연 처리되어 있으며, 2개의 전선을 인출하여 220V AC 전원 공급 장치와 연결합니다. 외부 가열 전기 납땜 인두의 많은 사양이 있으며 일반적으로 25W, 45W, 75W, 100W 등이 사용됩니다. 전력이 높을수록 납땜 인두 팁의 온도가 높아집니다.
내부 가열 전기 납땜 인두는 핸들, 커넥팅로드, 스프링 클립, 납땜 인두 코어 및 납땜 인두 팁으로 구성됩니다. 납땜 인두 헤드 내부에 납땜 인두 코어가 내장되어 있어 발열이 빠르고 열 이용률이 높습니다. 따라서 내부 발열식 전기 납땜 인두라고 합니다. 내부 가열 전기 납땜 인두의 일반적으로 사용되는 사양은 20W 및 50W입니다.
높은 열효율로 인해 20W 내부 가열 납땜 인두는 40W 외부 가열 납땜 인두와 동일합니다. 내부 가열식 전기 납땜 인두의 후단은 속이 비어 있고 연결봉에 슬리브로 고정되어 있으며 스프링 클립으로 고정되어 있습니다. 납땜 인두 팁을 교체해야 하는 경우 먼저 스프링 클립을 빼내고 납땜 인두 팁의 앞쪽 끝을 펜치로 고정해야 합니다. 천천히 빼내십시오. 커넥팅 로드가 손상되지 않도록 너무 많은 힘을 가하지 마십시오.
납땜 인두의 종류
1. 외부 가열 전기 납땜 인두: 납땜 인두 헤드, 납땜 인두 코어, 쉘, 나무 손잡이, 전원 리드, 플러그 및 기타 부품으로 구성됩니다. 납땜인두 헤드가 납땜인두심 내부에 장착되어 있기 때문에 외부가열식 전기납땜인두라고 합니다. 납땜 인두 코어는 전기 납땜 인두의 핵심 구성 요소입니다. 속이 빈 도자기 관에 열선을 병렬로 감아 형성합니다. 가운데 마이카 시트는 절연 처리되어 있으며, 2개의 전선을 인출하여 220V AC 전원 공급 장치와 연결합니다. 외부 가열 전기 납땜 인두의 많은 사양이 있으며 일반적으로 25W, 45W, 75W, 100W 등이 사용됩니다. 전력이 높을수록 납땜 인두 팁의 온도가 높아집니다.
2. 내부 가열 전기 납땜 인두: 핸들, 커넥팅로드, 스프링 클립, 납땜 인두 코어 및 납땜 인두 팁으로 구성됩니다. 납땜 인두 헤드 내부에 납땜 인두 코어가 내장되어 있어 발열이 빠르고 열 이용률이 높습니다. 따라서 내부 발열식 전기 납땜 인두라고 합니다. 내부 가열 전기 납땜 인두의 공통 사양은 20W와 50W입니다. 높은 열효율로 인해 20W 내부 가열 납땜 인두는 40W 외부 가열 납땜 인두와 동일합니다. 내부 가열식 전기 납땜 인두의 후단은 속이 비어 있고 연결봉에 슬리브로 고정되어 있으며 스프링 클립으로 고정되어 있습니다. 납땜 인두 팁을 교체해야 하는 경우 먼저 스프링 클립을 빼내고 납땜 인두 팁의 앞쪽 끝을 펜치로 고정해야 합니다. 천천히 빼내십시오. 커넥팅 로드가 손상되지 않도록 너무 많은 힘을 가하지 마십시오. 3. 항온 전기 납땜 인두: 전기 납땜 인두는 항온 전기 납땜 인두 헤드에 자석이 있는 온도 조절기가 장착되어 전원 켜짐 시간을 제어하여 온도 제어를 달성합니다. 전원이 공급되면 납땜 인두의 온도가 상승합니다. 소정의 온도에 도달하면 강자석 센서의 퀴리점 이하의 온도가 되면 자기가 소멸되어 자기 코어의 접촉이 끊어진 후 전기 납땜 인두로의 전원 공급이 중단되고; 온도가 강한 자석 센서의 큐리 포인트보다 낮을 때 강한 자석이 재개됩니다. 자성이며 자기 코어 스위치의 영구 자석을 끌어 당겨 제어 스위치의 접점이 연결되어 전기 납땜 인두에 계속 전원을 공급합니다. 이 주기가 계속되고 온도 제어의 목적이 달성됩니다. 4. 주석 흡착 전기 납땜 인두: 피스톤식 주석 흡착 장치와 전기 납땜 인두를 하나로 통합한 납땜 제거 도구입니다. 그것은 편리한 사용, 유연성 및 넓은 적용 범위의 특성을 가지고 있습니다. 이 납땜 인두의 단점은 한 번에 하나의 납땜 접합부만 제거할 수 있다는 것입니다.
납땜 인두의 작동 방식
전원 코드를 통해 납땜 인두 코어의 양쪽 끝에 교류 전류를 적용하십시오. 납땜 인두 코어는 가열 저항선에 속하기 때문에 전기 에너지를 열 에너지로 직접 변환한 다음 열 전도를 통해 납땜 인두 팁에 열 에너지를 전달하고 가열 후 사용할 수 있습니다. 용접을 위해.
전기 납땜 인두의 온도 조절 범위는 100도 ~ 400도이며 온도 조절 표시는 저, 중, 고 위치를 나타내며 온도 조절 정확도는 공칭 ±5%이며 열전대 센서를 사용합니다. 제어 회로는 AC 주전원의 직접 강압, 필터 및 안정화 전원 공급 방식을 채택합니다.
